Cisco笔记合集

Cisco基础笔记——主页的认识

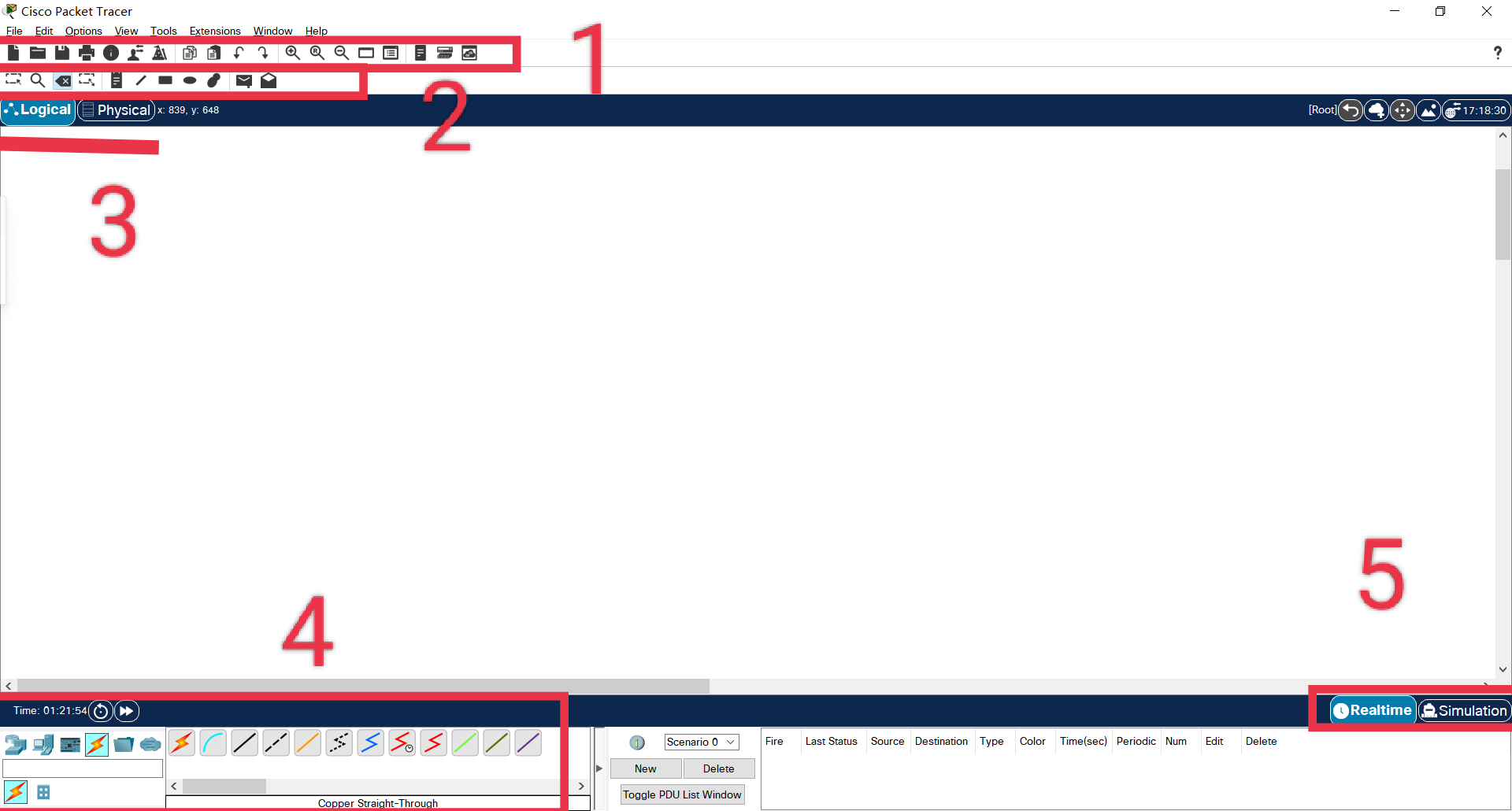

主界面介绍

1. 菜单栏：从左到右分别是新建，打开，保存， 打印，网络信息，用户预制文件，活动向导，复制，粘贴，撤销，重做，放大，还原，缩小，调色板，自定义设备对话框….
2. 常用工具栏：从左往右分别是选择，查看，删除，调整大小，备注，各种绘制图像的工具，添加简单的数据包，添加复杂的数据包。
3. 逻辑和物理工作区转换栏：逻辑工作区为主要工作区，用户在此工作区完成网络设备的逻辑连接和配置。物理工作区为模拟真实情况有城市、建筑物、工作间等直观图，用户对此进行相关配置。
4. 设备区：给用户提供不同类型不同型号的网络设备，包括路由器、交换机、集线器、PC端、各种线缆等等。
5. 实时/模拟模式转换栏：实时模式为默认模式，模拟模式有模拟数据包的传输过程，更好查看整个网络拓扑图。

Cisco设备介绍

• 常用设备有路由，交换机，PC端，线缆，防火墙。

• 常用线缆介绍：从左往右分别为自动配置线，console线(通用线)，直连线，交叉线，光纤，电话线，同轴电缆，串口线 dce端，串口线 dte端，八爪线，自定义电缆，USB。

• 终端配置线(console):
  提供用于通过计算机的超级终端来实现路由器、交换机的配置线缆。一头是Console接口，另一条头是RS 232接口

• 直通线使用范围：

  计算机连接至集线器或交换机时
  一台集线器或交换机以Up-Link短裤连接至另一台集线器或交换机的普通端口时
  集线器或交换机与路由器的LAN端口连接时

• 交叉线的使用范围：

  两台计算机通过网卡直接相连
  以级联方式连接集线器或交换机的普通端口时
  两个路由器通过以太网接口互联时
  计算机广域网直接连接计算机时
  相关网络设备连接交换机时

• 光纤线缆：

  连接快速以太网和吉比特以太网的光纤接口

• 电话线：

  连接RJ-11接口，包括RJ-11接口的内置调制解调器、DSL Modem

Cisco 几种模式介绍

Switch

1. Swicth> 表示用户模式，可以对设备进行简单的查看
2. Switch# 表示特权模式，可以对设备进行全部的查看和简单的配置,使用enable或者en进入
3. Switch(config)# 表示全局配置模式 可以进一步对设备进行具体的配置，没有限制，使用config terminal进入。
4. Switch(config-if)# 表示接口模式，进入接口，对该接口进行具体的配置，例如：`interface fa 0/1

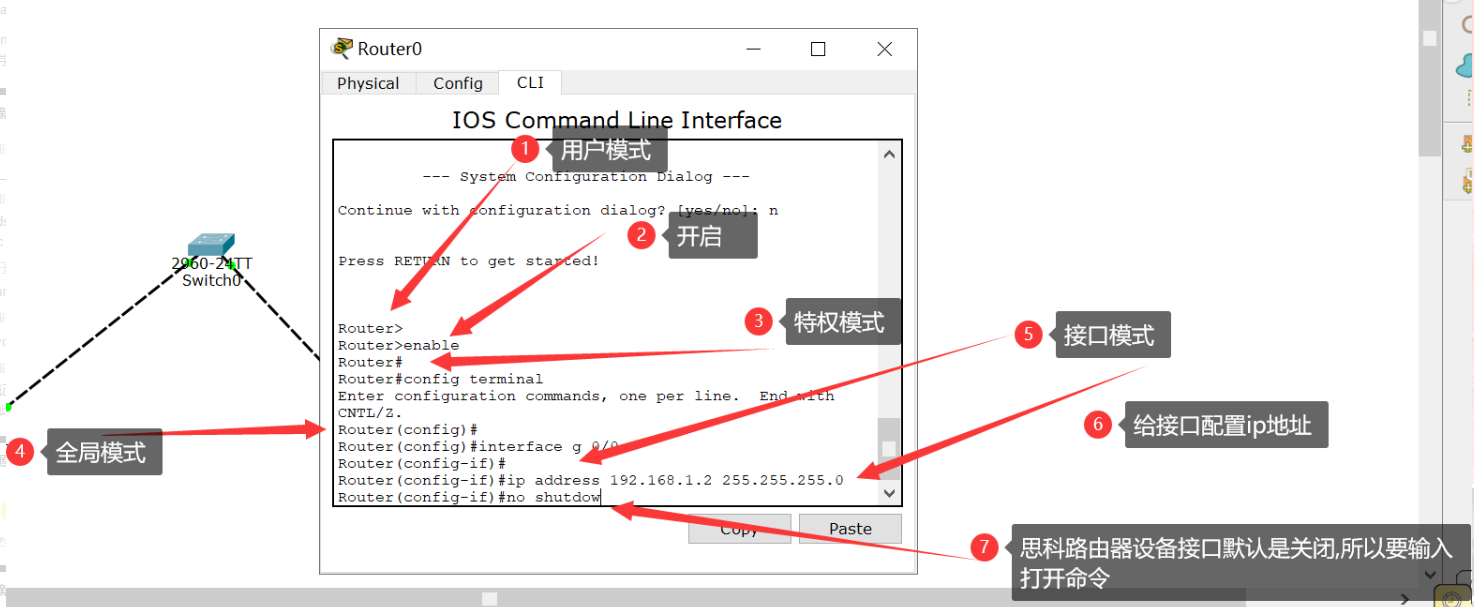

Router

1. Router> 表示用户模式，可以对设备进行简单的查看
2. Router# 表示特权模式，可以对设备进行全部的查看和简单的配置，使用enable或者en进入
3. Router(config)# 表示全局配置模式，可以进一步的对设备进行具体的配置，没有限制，使用config terminal进入
4. Router(config-if)# 表示接口模式，进入接口，对该接口进行具体的配置，例如：interface g 0/0

小提示

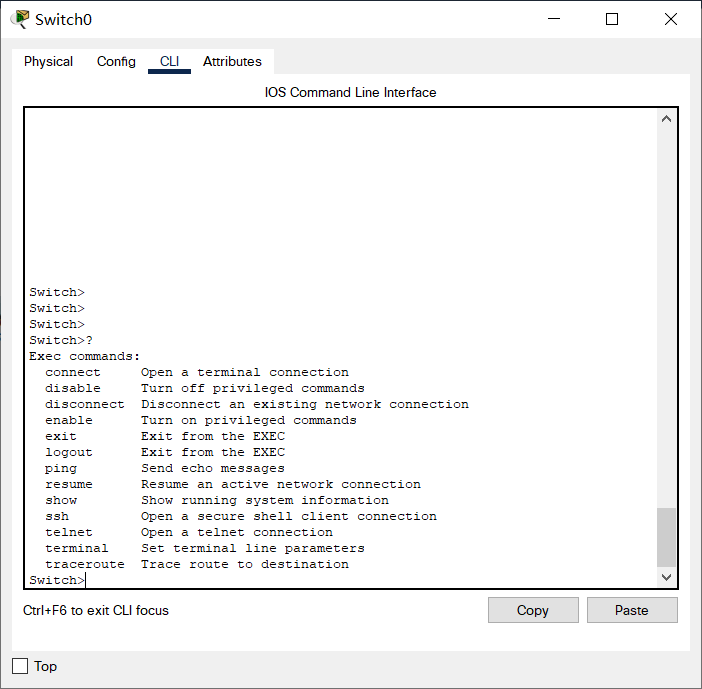

在CTL界面输入？可以查看命令

在敲命令的时候熟练是用tab键（补全命令）可以更高效的配置哦
